Inteligentny Dom, Automatyka budynku w systemie eHouse -Przykład projektowania dla Salonu

• Wymiary pomieszczenia 8*6m (48m2) wysokość 3m sufit podwieszany
• wykonanie projektu w wersji komfort uwzględniając pełną automatykę i 100% wykorzystanie funkcjonalności RoomManagera – Sterownik oświetlenia i ogrzewania
• Ogrzewanie podłogowe 2 niezależne sekcje, z regulacją temperatury podłogi i temperatury powietrza w pomieszczeniu
• Oświetlenie wyłącznie LED 12V/DC
• Kominek z oświetleniem ozdobnym i wymuszonym obiegiem powietrza
• sterowanie oświetleniem i całą automatyką przez pilota podczerwieni SONY
• sterowanie sprzętem Audio,HiFi,Video,TV,Sat z RoomManagera
• sterowanie programami (oświetlenia i ogrzewania przez włączniki elektryczne)

Podwieszany sufit z gipso-kartonu z wmontowanymi oprawami G4 (dla halogenów 12V)
przewody rozprowadzono na etapie montażu płyt gipso-kartonowych i nawiercono otwory pod oprawy oświetleniowe G4. Oprawy oświetleniowe zamontowano przed malowaniem pomieszczenia.

Osiągnięte funkcje systemu w projekcie demonstracyjnym:

• 15 niezależnie sterowanych segmentów oświetlenia (grupy świetlne) Salon
• 2 niezależnie sterowane segmenty oświetlenia Taras
• sterowania 2 niezależnymi strefami grzewczymi ogrzewania podłogowego w Salonie
• regulacja temperatury podłogi 2 niezależnych stref grzewczych
• niezależne blokowanie ogrzewania dla dwóch niezależnych stref grzewczych przy przekroczeniu wymaganej temperatury w części pomieszczenia
• automatyczne włączanie oświetlenia nocnego przy zbyt niskim poziomie oświetlenia na zewnątrz budynku (po zmierzchu)
• włączanie kolumn głośnikowych na tarasie
• automatyczne włączanie wentylatora wymuszającego obieg powietrza kominka w przypadku grzania
• sterowanie oświetleniem, ogrzewaniem, wyjściami i wszystkimi funkcjami automatyki przez pilota podczerwieni Sony

Oświetlenie LED Zaprojektowano następująco:

• Oświetlenie główne wielopunktowe (Sufit) w kształcie tarczy strzelniczej.
  Każda sekcja (pierścień) sterowana i włączana przez 2 wyjścia sterownika (parzyste i nieparzyste lampki oddzielnie).
  Odległość między pierścieniami 60cm.
• Centralnie umieszczono oświetlenie LED RGB sterowane ściemniaczem RGB.
• Oświetlenie boczne na wszystkich wolnych ścianach 3 rodzaje kinkietów ozdobnych (kolory czerwony, niebieski, zielony) na przemian włączanych indywidualnie.
• Automatyczne oświetlenie nocne.
• Oświetlenie nad kanapą.
• Oświetlenie tarasu główne
• Oświetlenie tarasu boczne
• Oświetlenie rozproszone do oglądania telewizji taśma LED za maskownicą z płyty gipso-kartonowej
• Oświetlenie stolika szklanego taśmą LED. Oświetlenie przeszklonych komód ze szkłem ozdobnym każda półka inny kolor – taśma LED.

Alokacja zasobów RoomManagera:

Ściemniacz 1 RGB 3*10W środek bez osłony.

Wyjścia cyfrowe

1. Oświetlenie (sufit) LED (6 lampek LED 1W/12V ciepły biały bez osłony) 1 pierścień parzyste (A).
2. Oświetlenie (sufit) LED (8 lampek LED 1W/12V ciepły biały bez osłony) 2 pierścień parzyste (B).
3. Oświetlenie (sufit) LED (12 lampek LED 1W/12V ciepły biały bez osłony) 3 pierścień parzyste (C).
4. Oświetlenie (sufit) LED (16 lampek LED 1W/12V ciepły biały bez osłony) 4 pierścień parzyste (D).
5. Oświetlenie boczne świecące do góry 10 lampek LED 1W/12V niebieski bez osłony.
6. Oświetlenie boczne świecące do góry 10 lampek LED 1W/12V czerwony bez osłony.
7. Oświetlenie boczne świecące do góry 10 lampek LED 1W/12V zielony bez osłony.
8. Oświetlenie nad kanapą (sufit) 8 lampek LED 1W/12V ciepły biały bez osłony).
9. Oświetlenie telewizyjne taśma LED 12V/2mb biała za maskownicą z płyty gipso-kartonowej.
10. Oświetlenie dekoracyjne mebli z witrażem ze szkłem ozdobnym zrealizowane przy pomocy taśm LED 3 różne kolory. Oświetlenie szklanego stolika taśma LED 12V.
11. Oświetlenie (sufit) LED (6 lampek LED 1W/12V ciepły biały bez osłony) 1 pierścień nieparzyste (A).
12. Oświetlenie (sufit) LED (8 lampek LED 1W/12V ciepły biały bez osłony) 2 pierścień nieparzyste (B).
13. Oświetlenie (sufit) LED (12 lampek LED 1W/12V ciepły biały bez osłony) 3 pierścień nieparzyste (C).
14. Oświetlenie (sufit) LED (16 lampek LED 1W/12V ciepły biały bez osłony) 4 pierścień nieparzyste (D).
15. Oświetlenie nocne 1 lampka nad wejściem do salonu i szlaki komunikacyjne – LED 1W/12V niebieskie.
16. Oświetlenie ozdobne kominka – taśma LED czerwona.
17. Oświetlenie tarasu przy salonie taśma LED na około tarasu (sufit).
18. Oświetlenie tarasu 50 lampek LED 1W/12V ciepły biały bez osłony (sufit).
19. Włączenie kolumn głośnikowych na tarasie.
20. Odblokowanie ogrzewania sekcji 1 podłogówki (temperatura powietrza 1).
21. Odblokowanie ogrzewania sekcji 2 podłogówki (temperatura powietrza 2).
22. Wentylator wymuszający obieg powietrza przy kominku.
23. Elektrozawór ogrzewania podłogowego sekcja 1 (temperatura podłogi 1).
24. Elektrozawór ogrzewania podłogowego sekcja 2 (temperatura podłogi 2).

Wejścia pomiarowe

1. Pomiar poziomu oświetlenia na zewnątrz odblokowanie oświetlenia nocnego i na czujniki ruchu.
2. Pomiar temperatury salon 1 punkt (sterowanie 1 sekcją ogrzewania – odblokowanie).
3. Pomiar temperatury salon 2 punkt (sterowanie 2 sekcją ogrzewania – odblokowanie).
4. Pomiar temperatury podłogi 1 punkt (sterowanie 1 sekcją ogrzewania podłogowego).
5. Pomiar temperatury podłogi 2 punkt (sterowanie 2 sekcją ogrzewania podłogowego).
6. Pomiar temperatury nad kominkiem (sterowanie wentylatorem wymuszającym obieg powietrza.
7. Pomiar temperatury na zewnątrz Północ (informacyjne).
8. Pomiar temperatury na zewnątrz Południe (informacyjne).

Wejścia cyfrowe (włączniki)

1. Program 1 – Pełne oświetlenie (Włączenie 1 profilu użytkownika oświetlenie + progi temperatur ogrzewania pomieszczenia).
2. Program 2 – Oglądanie Telewizji.
3. Program 3 – Oświetlenie wysoki poziom.
4. Program 4 – Oświetlenie średni poziom.
5. Program 5 – Oświetlenie niski poziom.
6. Program 6 – Oświetlenie Dyskretne.
7. Program 7 (NOC).
8. Czujnik Ruchu (włączenie kinkietów bocznych na 30min) (Opcjonalnie).
9. Ogrzewanie +0.5st.
10. Ogrzewanie -0.5st.
11. Włączenie głośników na tarasie.
12. Włączenie oświetlenia Tarasu

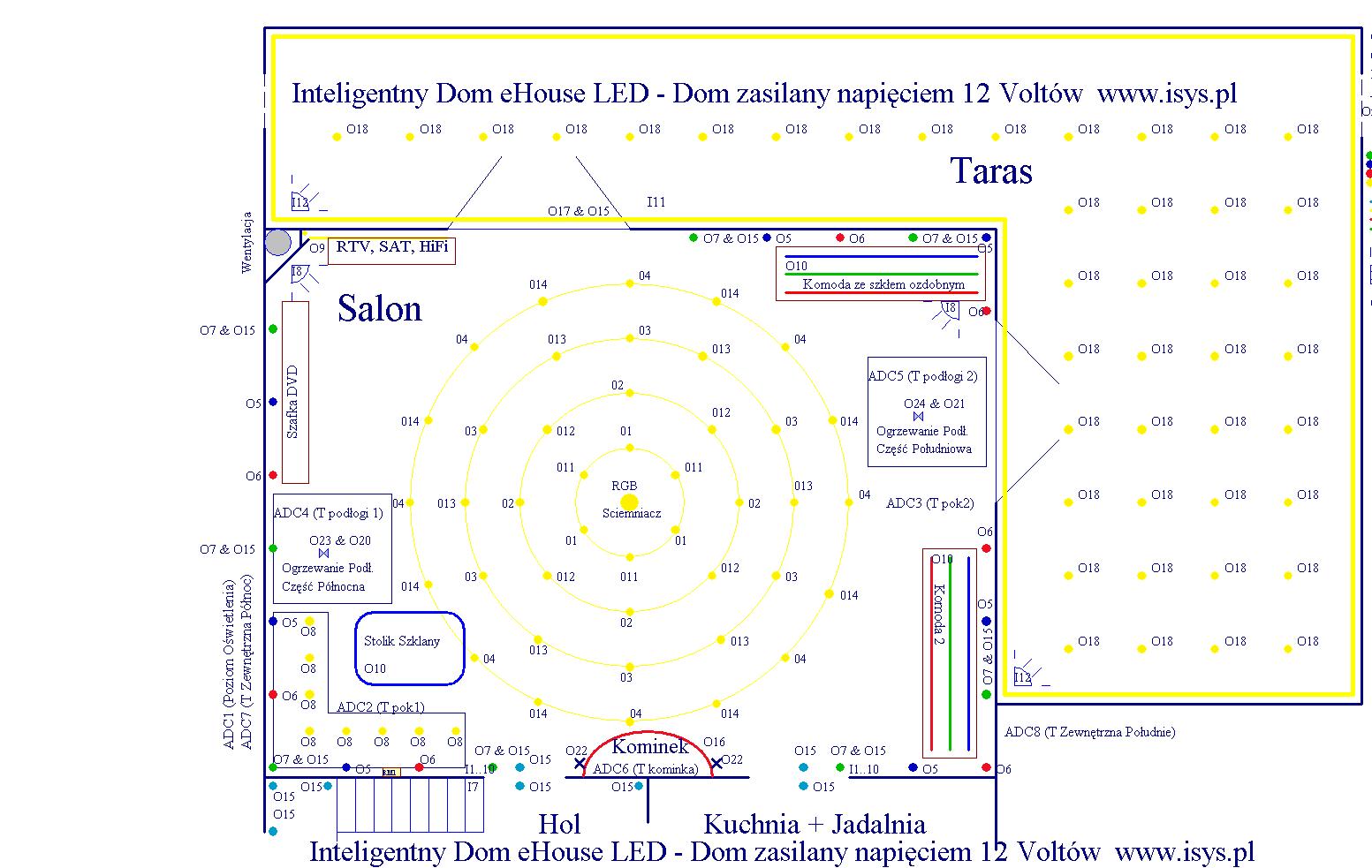

Szkic rozmieszczenia elementów oświetlenia i automatyki budynku

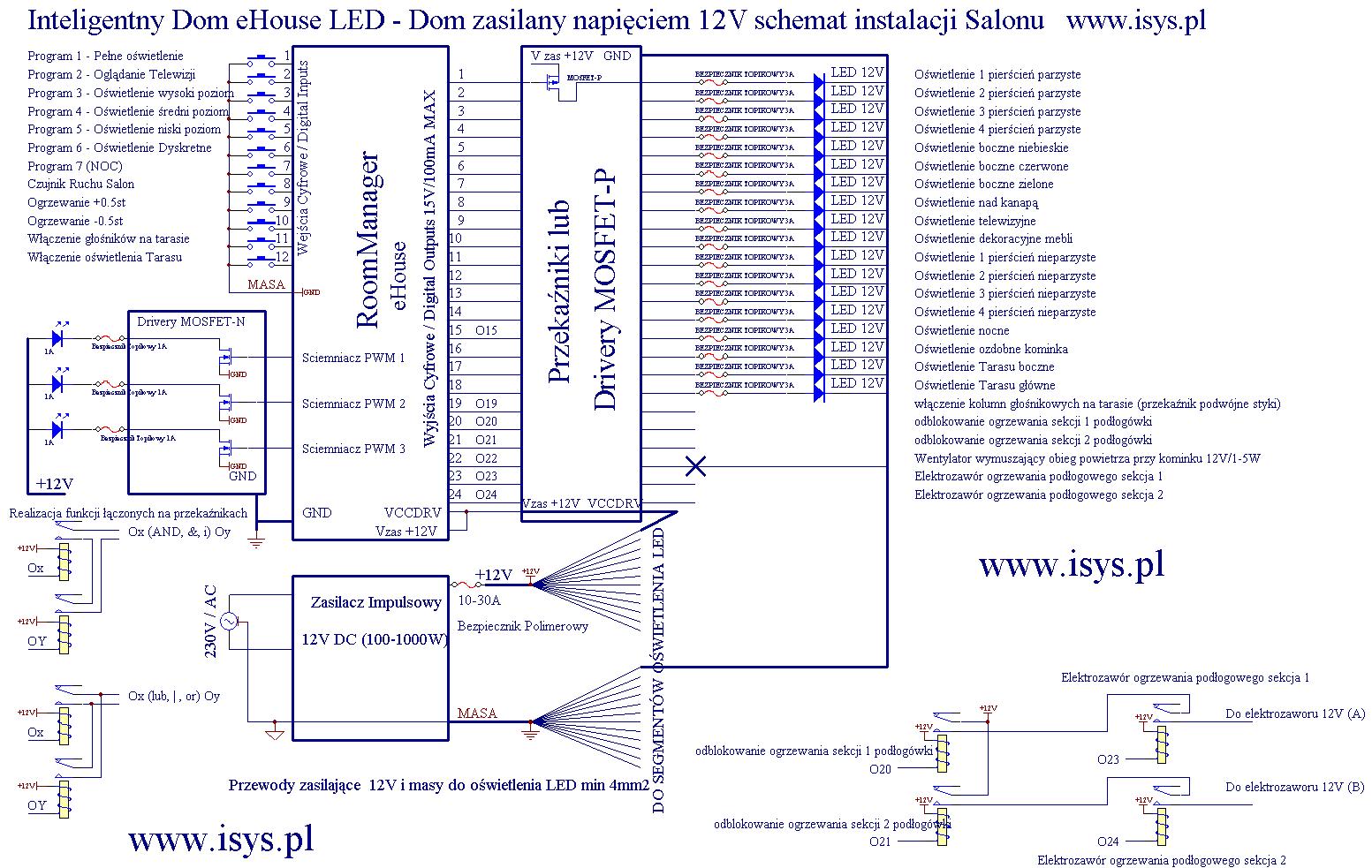

Uproszczony schemat połączeń segmentu automatyki budynku eHouse sterowania salonem wg. powyższego projektu demonstracyjnego.
