Projekt automatycznego Sterowania Roletami, Markizami, Bramami w systemie eHouse

Zastosowanie rolet, bram w domu mieszkalnym zwiększa bezpieczeństwo użytkowania domu zabierając czas intruzom w przypadku włamania. Dodatkowo pozwala na ograniczenie wydatków na ogrzewanie, zmniejszając ucieczkę ciepła zimą i w nocy. Zastosowanie markiz pozwala na zacienianie domu podczas upału latem, co pociąga za sobą ograniczenie wydatków na chłodzenie domu. W przypadku ekstremalnych temperatur rolety mogą się przydać do utrzymania temperatury w pomieszczeniach, zasłaniając otwory okienne, które posiadają najgorsze współczynniki cieplne w budynku.

Z drugiej strony zastosowanie rolet ma swoje minusy:

  • zamknięte rolety w dzień działają na szkodę roślinności w domu, konieczne jest więc otwieranie rolet lub doświetlanie roślin
  • zamknięte rolety w dzień informują intruzów że nikogo nie ma w domu
  • brak światła dziennego powoduje, że w pomieszczeniach panuje “piwniczna atmosfera” i dom wymaga dodatkowego ogrzewania w okresach przejściowych (wiosna, jesień), gdyż w przypadku braku lub otwarcia rolet, promienie słoneczne dogrzewają budynek
  • koszty mechanicznych rolet z napędami są znaczne w przypadku całego budynku mogą sięgać więcej niż kilkanaście tysięcy złotych

Aby wykorzystać zalety rolet, markiz i uniknąć ich wad konieczne jest zastosowanie automatyka zapewniającej ich właściwe i logiczne sterowanie uwzględniając:

  • warunki atmosferyczne
  • porę dnia
  • porę roku
  • temperatury w różnych kierunkach geograficznych powodowane nasłonecznieniem lub wystudzaniem zimą
  • Automatycznie zamykać markizy gdy nie są używane aby uniknąć ich uszkodzenia w przypadku zbyt dużego wiatru czy deszczu

ExternalManager ( Sterowanie roletami, bramami ) jest dedykowanym sterownikiem pozwalającym na sterowanie roletami, markizami, bramami, furtkami dla całego domu (max 14 niezależnych systemów rolet). W przypadku większej ilości napędów konieczne jest zastosowanie CommManager’a ( Sterowanie Bramami, Roletami + Alarm ).

ExternalManager jako element inteligentnego domu, poza standardowymi funkcjami sterowania rolet, markiz, bram pozwala na zautomatyzowane sterowanie w zależności od poziomu wartości czujników pomiarowych (analogicznie do RoomManager’a).  Z progami każdego czujnika pomiarowego można powiązać dowolne zdarzenia systemowe ExternalManager’a, np. zamykanie rolet przy zbyt dużym nagrzewaniu pomieszczenia z danej strony.

ExternalManager może być sterowany lokalnie miniaturowym pilotem RF ze zmiennym kodem. Piloty posiadają 6 kombinacji przycisków indywidualnie konfigurowanych dla każdej kombinacji i każdego przycisku.

Alternatywnie zamiast ExternalManager’a można użyć CommManagera, który posiada znacznie większą funkcjonalność i większą ilość wejść, wejść pomiarowych, wyjść rolet oraz posiada dodatkowo wbudowany moduł GSM/SMS i ethernet.

Projekt sterowania roletami, markizami, bramami dla gotowego projektu architektonicznego d21 (Murator).

Założenia projektu:

  • Rolety we wszystkich oknach sterowane niezależnie z systemu eHouse
  • Sterowanie bramy garażowej
  • Sterowanie bramy wjazdowej
  • sterowanie elektro-zamkiem  furtki
  • blokowanie gniazdek zewnętrznych
  • sterowanie markizami okna południowe  i tarasy
  • Automatyczne zasłanianie markizami z trzech kierunków geograficznych (niezależnie) pod wpływem zbyt dużej temperatury (na słońcu) i zamykanie po jej obniżeniu
  • Automatyczne opuszczanie rolet nocą i otwieranie w dzień
  • Automatyczne zamykanie wszystkich rolet przy zbyt dużych mrozach
  • Automatyczne zamykanie wszystkich rolet przy zbyt dużych upałach
  • Sterowanie włącznikami najważniejszych funkcji: otwarcie / zamknięcie bramy garażowej, otwarcie furtki, otwarcie / zamknięcie markiz, odblokowanie / zablokowanie gniazdek zewnętrznych

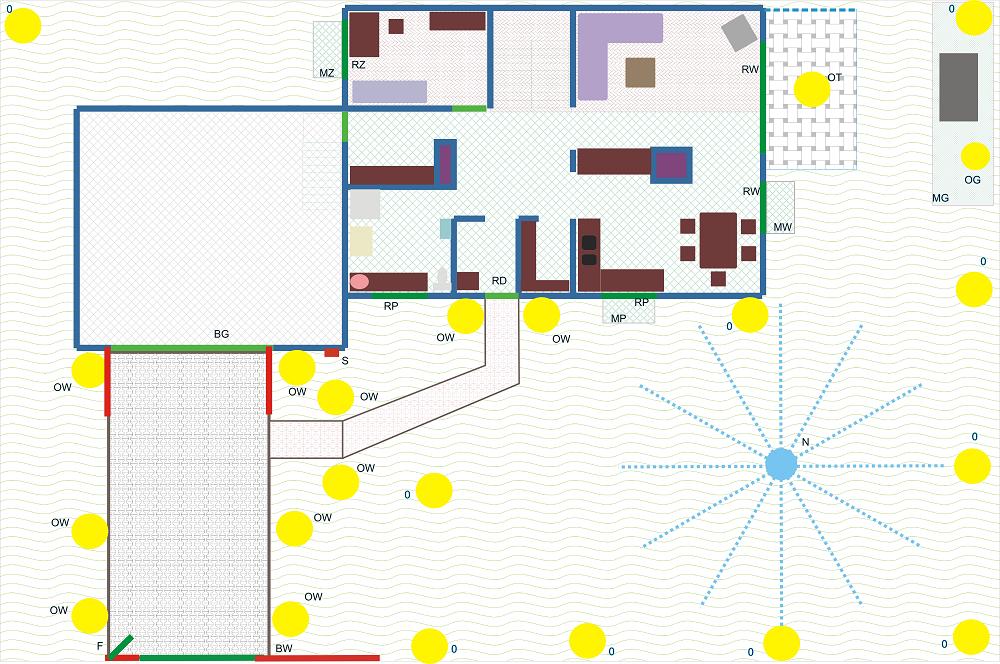

projekt sterowania roletami, markizami, bramami, furtką w systemie eHouse z użyciem ExternalManager'a lub CommManagera

Oznaczenia ze szkicu projektu

  • RW – Roleta wschód
  • RP – Roleta południe
  • RZ – Roleta zachód
  • MW – Markiza taras parter wschód
  • MP – Markiza południe parter
  • MZ – Markiza zachód taras poddasze
  • BG – Brama Garażowa
  • BW – Brama Wjazdowa
  • F – Furtka
  • S – Syrena
  • OW – Oświetlenie wjazd i wejście
  • O – Oświetlenie działki
  • OT – Oświetlenie taras (z RoomManager’a Salonu)
  • OG – Oświetlenie grill
  • N – elektrozawór nawadniania

ExternalManager i CommManager obsługują rolety, bramy, markizy w systemie Somfy (z wbudowanym sterownikiem i zabezpieczeniami ANIMEO do ochrony napędów). Każdy napęd rolety, markizy, bramy jest sterowany 2 liniami. Aktywność rolet zależy od sygnałów na obu liniach. Zwarcie 1 linii do przewodu wspólnego (min 1 sek) powoduje zamykanie rolety, markizy, bramy. Zwarcie 2 linii do przewodu wspólnego (min 1 sek) powoduje otwieranie rolety, markizy, bramy. Zwarcie obu linii do przewodu wspólnego powoduje zatrzymanie ruchu napędu w aktualnej pozycji.

Alokacja par wyjść ExternalManager’a lub CommManager’a.

  1. Roleta wschód taras parter
  2. Roleta wschód jadalnia parter
  3. Roleta południe kuchnia parter
  4. Roleta łazienka parter
  5. Roleta gabinet zachód
  6. roleta poddasze pok A,B wschód
  7. roleta poddasze pok C zachód
  8. roleta poddasze pok D południe
  9. roleta łazienka zachód
  10. Brama garażowa
  11. Brama wjazdowa
  12. markiza taras wschód
  13. markiza taras zachód
  14. markiza kuchnia południe

Wyjścia pojedyncze ExternalManager’a

  1. Odblokowanie elektromagnesu furtki
  2. Odblokowanie gniazdek zewnętrznych taras parter wschód
  3. Odblokowanie gniazdek zewnętrznych taras poddasze zachód
  4. Podłączenie syreny (dla InputExtender’a)
  5. Podłączenie światła ostrzegawczego (dla InputExtender’a)

Wejścia Cyfrowe ExternalManager’a

  1. Markizy taras wschód otwórz
  2. Markizy taras wschód zamknij
  3. Gniazdka zewnętrzne Włącz
  4. Gniazdka zewnętrzne Włącz
  5. Zamknięcie Rolet na Parterze, bram
  6. Zamknięcie Wszystkich rolet, bram
  7. Otwarcie Wszystkich rolet
  8. Furtka otwórz
  9. Brama wjazdowa otwórz
  10. Brama wjazdowa zamknij
  11. Markizy taras poddasze zachód zamknij
  12. Markizy taras poddasze zachód otwórz

Wejścia pomiarowe ExternalManagera:

  1. Poziom oświetlenia Północ (Program automatycznie zamykający wszystkie rolety na noc)
  2. Temperatura zewnętrzna południe (Program otwarcia markiz południe przy zbyt wysokiej temperaturze {np. 25st})
  3. Temperatura zewnętrzna północ (Program zamykający wszystkie rolety przy zbyt niskiej temperaturze {np. -10st})
  4. Temperatura zewnętrzna wschód (Program otwierający markizę taras parter wschód przy wysokiej temperaturze {np 25st})
  5. Temperatura zewnętrzna zachód (Program otwierający markizę taras poddasze zachód przy wysokiej temperaturze {np. 25st})
  6. Temperatura zewnętrzna Południe 2 (Program zamknięcia wszystkich rolet południowych przy zbyt wysokiej temperaturze {np. 35st})
  7. Temperatura zewnętrzna wschód 2 (Program zamykający wszystkie wschodnie rolety przy zbyt wysokiej temperaturze {np. 35st})
  8. Temperatura zewnętrzna zachód 2 (Program zamykający wszystkie zachodnie rolety przy zbyt wysokiej temperaturze {np. 35st})
